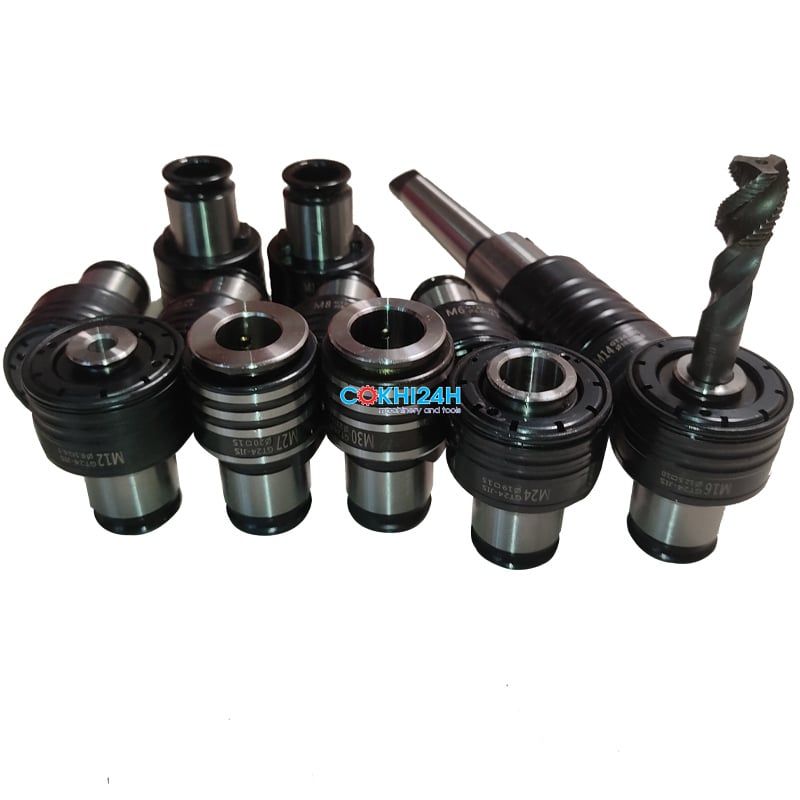

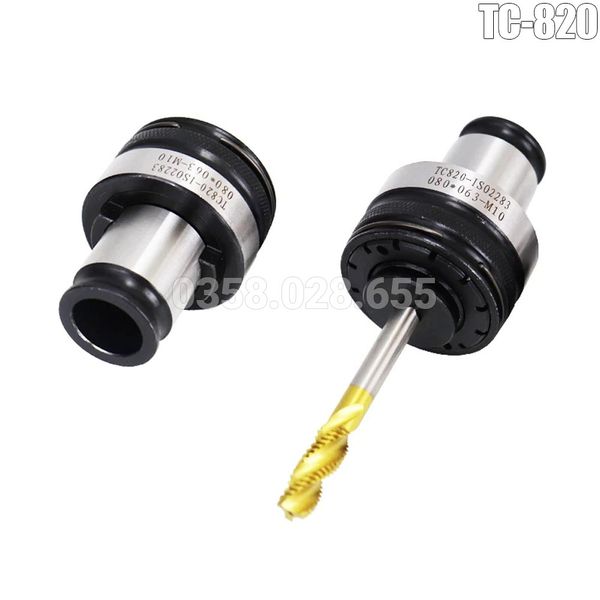

Collet TC-820 là loại phụ kiện dùng để kẹp mũi ta rô kích thước từ M8 đến M24. Đây là loại collet chuẩn tháo lắp nhanh chống gãy mũi, gắn cho loại cán cặp miệng phi 3mm như MT3-SF20 hay trên các loại máy ta rô cần YL.
Collet TC-820 có size từ M8 đến M24 với 2 chuẩn thông dụng là JIS và ISO. Khi cần ta ro size nào chỉ cần chọn collet đúng kích thước.
Lưu ý: Nếu trên máy ta rô chưa có phần cán kẹp collet thì phải trang bị thêm thì mới có thể sử dụng được. Ngoài ra với 2 collet M27 và M30 không có chức năng chống gãy mũi.
Hướng dẫn mua hàng:

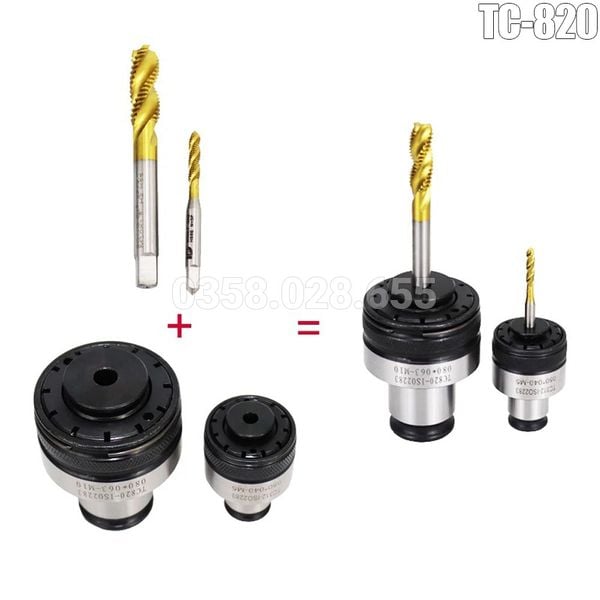

- Khách hàng cần ta rô size nào chỉ cần lựa chọn đầu collet tương ứng cộng với 1 loại cán kẹp. Có 2 loại cán để lựa chọn.
Cán MT3-SF20: Thiết kế chuôi côn (MT3) nối liền với phần miệng cán. Gắn được máy taro trục chính MT3 trở lên.
Cán kẹp TC-820-B18: Thiết kế chuôi côn rời. Gắn được mọi máy taro dạng lỗ côn.
Tham khảo bảng hệ mũi ta rô dưới đây:
HỆ MŨI TA RÔ | KÍCH THƯỚC MŨI (D X K) | ||
Metric | CHUẨN JIS | CHUẨN ISO | CHUẨN DIN |
M8 | 6.2 x 5.5 | 6.3 x 5.0 | 6.0 x 4.9 |
M9 | 7.0 x 5.5 | 7.1 x 5.6 |
|
M10 | 7.0 x 5.5 | 8.0 x 6.3 | 7.0 x 5.5 |
M11 | 8.0 x 6.0 |
|
|
M12 | 8.5 x 6.5 | 9.0 x 7.1 | 9.0 x 7.0 |
| 9.0 x 7.0 |
|
|
M14 | 10.5 x 8.0 | 11.2 x 9.0 | 11.0 x 9.0 |
M15 | 10.5 x 8 .0 |
|
|
| 11.0 x 9.0 |
|
|
| 12.0 x 9.0 |
|
|
M16 | 12.5 x 10.0 | 12.5 x 10.0 | 12.0 x 9.0 |
M18 | 14.0 x 11.0 | 14.0 x 11.2 | 14.0 x 11.0 |
M20 | 15.0 x 12.0 | 14.0 x11.2 | 16.0 x 9.0 |
M22 | 17.0 x 13.0 | 16.0 x 12.5 | 18.0 x 14.5 |
| 18.0 x 14.0 |
|
|
M24 | 19.0 x 15.0 | 18.0 x 14.0 | 18.0 x 14.5 |
