Đầu khoan ta rô nhiều mũi

  • Thương hiệu: WDDM
  • Loại: Đầu khoan nhiều mũi
  • Model: ST

Tại Khoan từ: 17,000,000₫
Chưa bao gồm VAT!

Mua Đầu khoan ta rô nhiều mũi chính hãng✔️giá rẻ✔️ liên hệ ngay Tel/zalo: 0988.308.728 hoặc 0968.446.525. Giao hàng Miễn Phí Toàn Quốc với đơn hàng trên 3.000.000 VND.
Tiêu đề
Kiểu dáng
Chia sẻ

Đầu khoan 2 mũi ST serial có tất cả 2 trục (có thể tháo rời) sử dụng khoan hoặc ta ro cùng lúc được 2 mũi và điều chỉnh được vị trí 2 trục theo đường tròn.

Đây là loại đầu sử dụng collet để kẹp mũi, mỗi collel sẽ kẹp được một khoảng kích thước mũi tương ứng, chi tiết như sau:

Model ST80 ST108 ST121 ST200
Collet ER8 C5 ER11 C6 ER20 C12 ER16 C9 ER25 ER20
Kẹp được mũi khoan Ø1~5 Ø1~5 Ø1~7 Ø1~6 Ø2-13 Ø3-12 Ø3-12 Ø2-9 Ø2-16 Ø2-13
Tỷ lể truyền động 1:1 1:1
1:2		 1:1 1:1
​1:2		 1:1
Khoảng cách nhỏ nhất giữa 2 mũi 12.5mm 18mm 27mm 24mm 200mm
Khoảng cách lớn nhất giữa 2 mũi 80mm 108mm 121mm 45mm
Số trục 2 trục

Nên nhờ sự hỗ trợ của nhân viên tư vấn để lựa chọn loại đầu phù hợp nhất.

Cung cấp đầu khoan 2 mũi cùng lúc kiểu trục khuỷu của thương hiệu WDDM SD2 series gồm 4 model là SD177, SD240, SD340 và SD390 có đặc điểm chính như sau:
- Kẹp mũi bằng đầu kẹp mũi khoan chứ không dùng collet
- Đầu ra của từng mũi là chuẩn côn JT2 hoặc JT6
- Truyền động bằng cơ cấu nhông - bánh răng nên có độ bền cao hơn truyền động bằng cardan
- Thay đổi vị trí mũi bằng cánh tay kiểu trục khuỷu
- Đây là một phụ kiện trung gian dùng để lắp vào một loại máy thích hợp để có thể khoan hoặc taro 2 mũi cùng lúc.

Thông số kỹ thuật:

Model SD177 SD240 SD340 SD390
Collet JT2 JT6 JT6 JT6 JT6
Kẹp được mũi khoan lớn nhất Ø10 Ø13 Ø13 Ø13 Ø13
Tỷ lể truyền động 1:1.83 1:1.83 1:1.83 1:1.83 1:1.83
Khoảng cách nhỏ nhất giữa 2 mũi 38mm 56mm 56mm 56mm 56mm
Khoảng cách lớn nhất giữa 2 mũi 177mm 177mm 240mm 340mm 390mm
Số trục 2 trục

Ghi chú: Để đầu khoan có thể lắp vừa với máy khoan bàn chọn trước, khách hàng cần cung cấp các số đo chính xác cho nhân viên tư vấn bán hàng.

SA series là nhóm sản phẩm đầu khoan nhiều mũi cho phép khoan hoặc taro được cùng lúc 4 mũi, vị trí các mũi có thể điều chỉnh được xung quang một bánh răng trung tâm, do đó tọa độ các mũi luôn phải nằm trên một đường tròn hay nói cách khác là 4 mũi luôn là 4 đỉnh của một hình vuông

Đặc điểm chung:
- Kiểu đầu: Điều chỉnh được vị trí các mũi trong giới hạn của một đường tròn.
- Truyền động từ bánh răng trung tâm đến các mũi bằng 4 bánh răng vệ tinh.
- Kẹp mũi bằng collet
- Số lượng trục (mũi): 4

Model SA116 SA124
Kiểu collet C6 ER11   C9   ER16 C12 ER20
Cặp được mũi khoan lớn nhất Ø6mm Ø7mm Ø9mm Ø10mm Ø12mm Ø13mm
Tỷ số truyền 1:1.35 1:1.3
K/cách nhỏ nhất giữa 2 mũi 18mm 26mm 28mm
K/cách lớn nhất giữa 2 mũi 100mm 124mm
Số trục 2-4 trục

Ghi chú:
- Tương ứng vỡi mỗi model, bạn phải chọn một trong các loại collet kẹp mũi, với mỗi loại collet sẽ có công dụng kẹp và kích thước kẹp được mũi khác nhau.
- Để đầu khoan có thể lắp vừa với máy khách hàng cần cung cấp các số đo chính xác cho nhân viên tư vấn bán hàng.

Cung cấp đầu khoan 4 mũi cùng lúc kiểu trục khuỷu của thương hiệu WDDM SD4 series gồm 4 model là SD177, SD240, SD340 và SD390 có đặc điểm chính như sau:
- Kẹp mũi bằng đầu kẹp mũi khoan chứ không dùng collet
- Đầu ra của từng mũi là chuẩn côn JT2 hoặc JT6
- Truyền động bằng cơ cấu nhông - bánh răng nên có độ bền cao hơn truyền động bằng cardan
- Thay đổi vị trí mũi bằng cánh tay kiểu trục khuỷu
- Đây là một phụ kiện trung gian dùng để lắp vào một loại máy thích hợp để có thể khoan hoặc taro 4 mũi cùng lúc.

Thông số kỹ thuật:

Model SD177 SD240 SD340 SD390
Kiểu côn JT2 JT6 JT6 JT6 JT6
Kẹp được mũi khoan lớn nhất Ø10 Ø13 Ø13 Ø13 Ø13
Tỷ lể truyền động 1:1.83 1:1.83 1:1.83 1:1.83 1:1.83
Khoảng cách nhỏ nhất giữa 2 mũi 38mm 56mm 56mm 56mm 56mm
Khoảng cách lớn nhất giữa 2 mũi 177mm 177mm 240mm 340mm 390mm
Số trục 4 trục

Đầu khoan nhiều trục điều chỉnh được vị trí kiểu vuông (SU Square Saft) cho phép sử dụng được nhiều mũi khoan hoặc mũi taro cùng lúc, điều chỉnh được vị trí các mũi trong giới hạn của một hình chữ nhật, truyền động bằng cardan, kẹp mũi bằng collet.

Model SU100x165 SU120x200 SU120x300 SU160x450 SU220x630 SU250x500
Kiểu collet/mũi khoan max ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12		 ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12		 ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12		 ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12		 ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12		 ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12
Tỷ lể truyền động 1:1 hoặc 1:2
K/cách nhỏ nhất giữa 2 mũi
(tùy theo kiểu collet)		 13mm
18mm
26mm
28mm
K/cách lớn nhất giữa 2 mũi(mm) 100x165 120x200 120x300 160x450 220x360 250x250
Số trục 2-8 2-12 4-16 4-16 6-14 4-18



Model SU170x200 SU300x400 SU400x550 SU450x550 SU150x800 SU300x1000
Kiểu collet/mũi khoan max ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12		 ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12		 ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12		 ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12		 ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12		 ER8/5
ER11/7
ER16/10
ER20/13
C5/5
C6/6
C9/9
C12/12
Tỷ lể truyền động 1:1 hoặc 1:2
K/cách nhỏ nhất giữa 2 mũi
(tùy theo kiểu collet)		 13mm
18mm
26mm
28mm
K/cách lớn nhất giữa 2 mũi(mm) 170x200 300x400 400x550 450x550 150x800 300x1000
Số trục 2-12 4-16 4-18 4-18 4-18 4-18

Đầu khoan nhiều mũi, nhiều trục gắn máy khoan nhiều đầu

Đầu khoan ta rô nhiều mũi (nhiều trục) là một bộ phận rời để gắn vào các dòng máy khoan bàn, máy khoan cần. Đầu khoan ta rô nhiều trục giúp khoan hoặc ta rô cùng lúc được nhiều mũi (tuỳ theo loại đầu).

Đầu khoan ta rô nhiều mũi được chia ra làm 2 loại

  • Loại thông dụng điều chỉnh được vị trí các mũi.
  • Loại thiết kế riêng cố định theo toạ độ mong muốn.

Phần trục chính trên đầu khoan nhiều trục cũng có 2 loại thông dụng là kẹp bằng măng ranh và kẹp bằng collet. Cụ thể chúng tôi hiện đang phân phối các model sau đây.

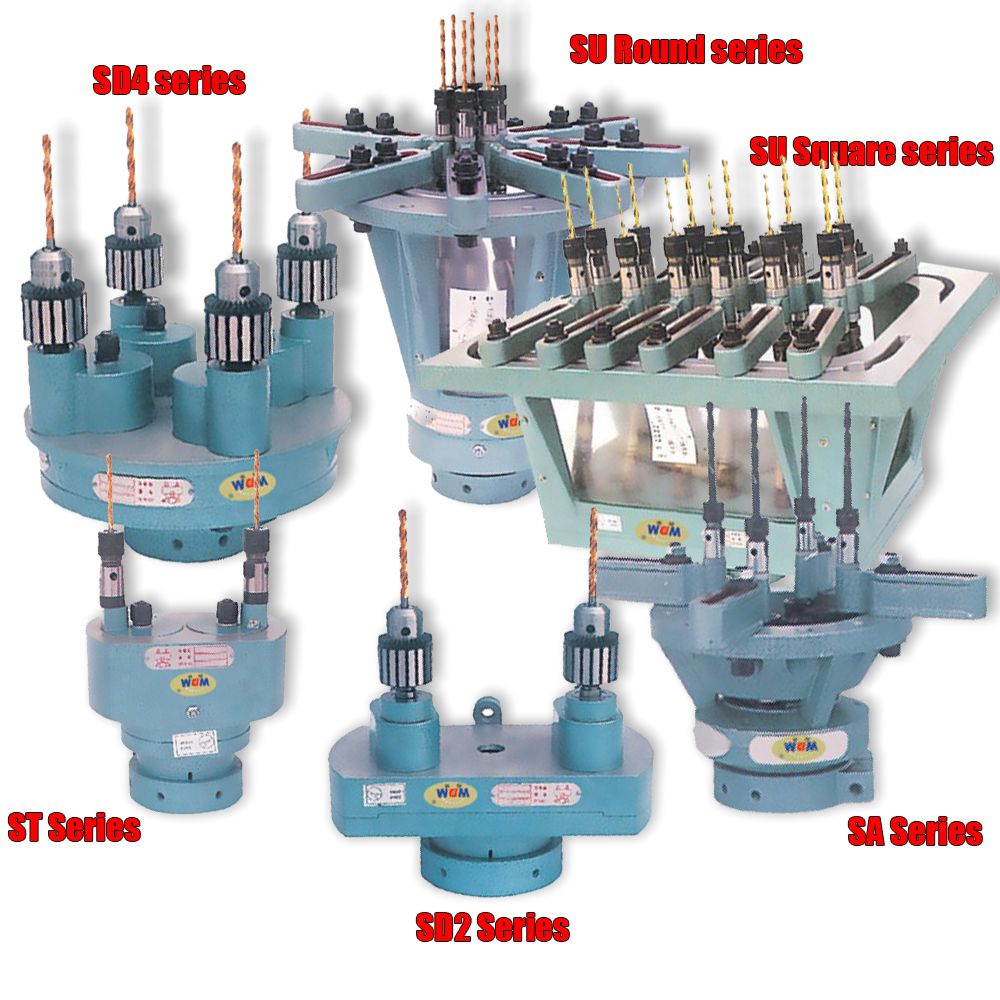

  • ST series: Có 2 trục, kẹp mũi bằng collet, điều chỉnh được vị trí mũi.
  • SD2 series: Có 2 trục, kẹp bằng măng ranh, điều chỉnh vị trí mũi bằng cánh tay kiểu trục khuỷu
  • SA series: Có 4 trục, kẹp bằng collet, điều chỉnh được vị trí mũi (giới hạn trong một đường tròn).
  • SD4 series: Có 4 trục, kẹp bằng măng ranh, điều chỉnh vị trí mũi bằng cánh tay kiểu trục khuỷu
  • SU series: Có từ 2 đến 16 trục. điều chỉnh được vị trí mũi (giới hạn trong một đường tròn).
  • SU Square series: Có từ 2 đến 18 trục điều chỉnh được vị trí mũi (giới hạn trong đường hình chữ nhật).

Đầu khoan nhiều mũi phù hợp sử dụng gia công các khuôn mẫu, linh kiện điện tử, sản xuất động cơ, linh kiẹn cho ô tô hay xe máy....
